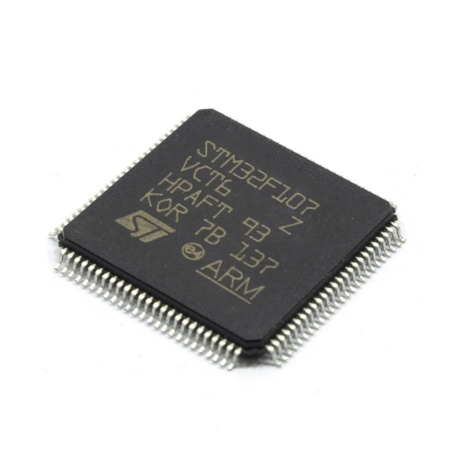

میکروکنترلر STM32F107VCT6

میکروکنترلر STM32F107VCT6 دارای هسته پردازنده 32 بیتی ARM Cortex M3 توسط شرکت STMicroelectronics ساخته شده است و با فرکانس 72 مگاهرتز کار می کند. این میکروکنترلر 256 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر STM32F107VCT6 دارای 80 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.

میکروکنترلر STM32F107VCT6 دارای ولتاژ کاری 2.4 تا 3.6 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• سازنده : STMicroelectronics
• سری : STM32F107VC
• دارای هسته 32 بیتی ARM Cortex M3
• ولتاژ کاری : 2.4 ولت تا 3.6 ولت
• سرعت: 72 Mhz
• حافظه: 256 کیلو بایت
• دارای 10 تایمر 16 بیتی
• تعداد پین ها ورودی/خروجی : 80
• پکیج : LQFP-100
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا 85 درجه سانتیگراد

Specification

STM32F107VC

Mainstream Connectivity line, ARM Cortex-M3 MCU with 256 Kbytes Flash, 72 MHz CPU, Ethernet MAC, CAN and USB 2.0 OTG

   Core: ARM 32-bit Cortex™-M3 CPU

   72 MHz maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 wait state memory access

   Single-cycle multiplication and hardware division

   Memories

   64 to 256 Kbytes of Flash memory

   64 Kbytes of general-purpose SRAM

   Clock, reset and supply management

   2.0 to 3.6 V application supply and I/Os

   POR, PDR, and programmable voltage detector (PVD)

   3-to-25 MHz crystal oscillator

   Internal 8 MHz factory-trimmed RC

   Internal 40 kHz RC with calibration

   32 kHz oscillator for RTC with calibration

   Low power

   Sleep, Stop and Standby modes

   VBAT supply for RTC and backup registers

   2 × 12-bit, 1 μs A/D converters (16 channels)

   Conversion range: 0 to 3.6 V

   Sample and hold capability

   Temperature sensor

   up to 2 MSPS in interleaved mode

   2 × 12-bit D/A converters

   DMA: 12-channel DMA controller

   Supported peripherals: timers, ADCs, DAC, I2Ss, SPIs, I2Cs and USARTs

   Debug mode

   Serial wire debug (SWD) & JTAG interfaces

   Cortex-M3 Embedded Trace Macrocell™

   Up to 80 fast I/O ports

   51/80 I/Os, all mappable on 16 external interrupt vectors and almost all 5 V-tolerant

   CRC calculation unit, 96-bit unique ID

   Up to 10 timers with pinout remap capability

   Up to four 16-bit timers, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input

   1 × 16-bit motor control PWM timer with dead-time generation and emergency stop

   2 × watchdog timers (Independent and Window)

   SysTick timer: a 24-bit downcounter

   2 × 16-bit basic timers to drive the DAC

   Up to 14 communication interfaces with pinout remap capability

   Up to 2 × I2C interfaces (SMBus/PMBus)

   Up to 5 USARTs (ISO 7816 interface, LIN, IrDA capability, modem control)

   Up to 3 SPIs (18 Mbit/s), 2 with a multiplexed I2S interface that offers audio class accuracy via advanced PLL schemes

   2 × CAN interfaces (2.0B Active) with 512 bytes of dedicated SRAM

   USB 2.0 full-speed device/host/OTG controller with on-chip PHY that supports HNP/SRP/ID with 1.25 Kbytes of dedicated SRAM

   10/100 Ethernet MAC with dedicated DMA and SRAM (4 Kbytes): IEEE1588 hardware support, MII/RMII available on all packages
