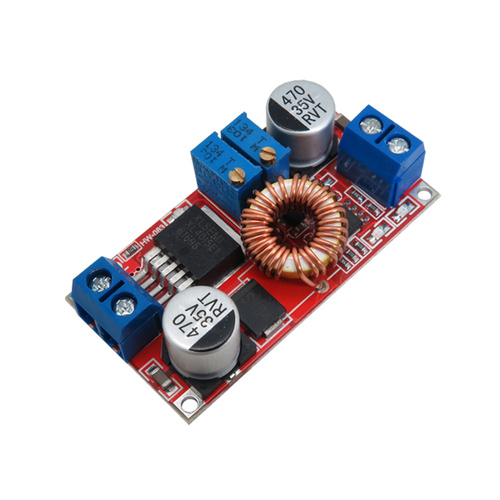

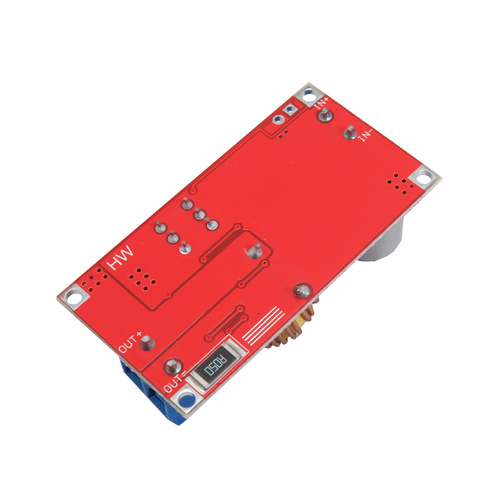

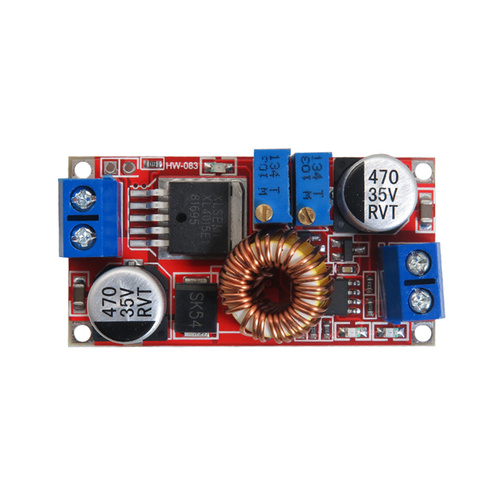

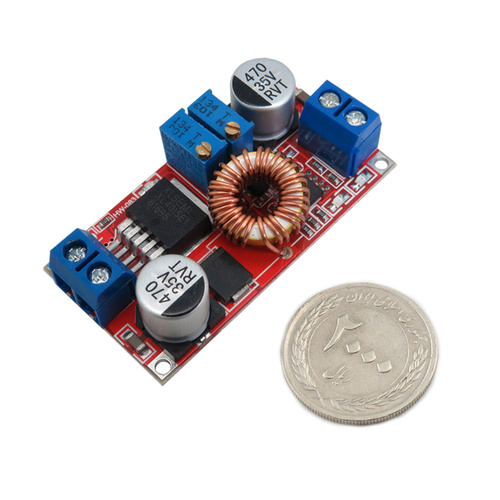

ماژول رگولاتور مدل XL4015E1
مشخصات
سایر توضیحات:روش شارژ باتری:
1- تعیین میزا...
قابلیت هاولتاژ ورودی: 32 ~ 5 ولت
جریان...
ویژگی‌های قطعات الکترونیکیآموزشی
ابعاد0.51x0.24x0.14
۷ روز ضمانت بازگشت کالا
ضمانت اصل بودن کالا
Swipe Maker
این محصول موجود است.
جهت نمایش قیمت و خرید، سایز محصول خود را انتخاب کنید
جهت نمایش قیمت و خرید، سایز محصول خود را انتخاب کنید
محصولات مشابه
معرفی
مبدل DC به DC یا DC to DC Converter نوعی مبدل الکترونیکی است که جریان DC را از یک منبع دریافت میکند، سپس جریان DC را به صورتی دیگر با سطح ولتاژ بالاتر یعنی مبدل DC به DC افزاینده و یا سطح ولتاژ پایین تر یعنی مبدل DC به DC کاهنده تغییر می دهد.
مبدل DC به DC در منبع تغذیه سوئیچینگ، ماژول ها و بردهای Embedded و پروژه های الکترونیک و رباتیک برای قسمتی از مدار که به ولتاژ و جریان خاصی نیاز است به کار می رود.
مبدل DC به DC علاوه بر افزایش یا کاهش جریان، تثبیت جریان و ولتاژ را هم انجام می دهد.
این ماژول یک ماژول کاهنده است که اختلاف ولتاژ ورودی و خروجی یک ولت و حداقل ولتاژ 0.8 ولت می باشد.
مشخصات
ماژول رگولاتور مدل XL4015E1
سایر توضیحات:روش شارژ باتری:
1- تعیین میزان جریان و ولتاژ باتری قابل شارژ
2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید.
3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد.
4 جریان نشانگر شارژ به طور پیش فرض به 0.1 برابر جریان شارژ (مقدار جریان ثابت) ارسال می شود.
5- تنظیم ولتاژ ثابت برای دستیابی به ولتاژ خروجی شناور باتری
6- متصل کردن باتری و انجام شارژ ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به باتری وصل نمی شود.)
روش راه اندازی جریان ثابت LED:
1- تعیین جریان کار و حداکثر ولتاژ کار LED
2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید.
3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده کنید و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد.
4- ولتاژ ثابت قطعه را تنظیم کنید تا ولتاژ خروجی، به حداکثر ولتاژ کار LED برسد.
5- LED را متصل و تست کنید. ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به LED وصل نمی شود.)
قابلیت هاولتاژ ورودی: 32 ~ 5 ولت
جریان خروجی: قابل تنظیم تا 5 آمپر
فرکانس سوییچینگ: 300 کیلو هرتز
ضریب تثبیت بار: 0.5% ±
بازدهی تبدیل: 95 درصد(حداکثر)
ریپل خروجی: 50 میلی ولت
ضریب تثبیت ولتاژ: 2.5% ±
دمای کار: 85+ ~ 40- درجه سانتی گراد
ابعاد: 14 × 26.3 × 51 میلی متر
